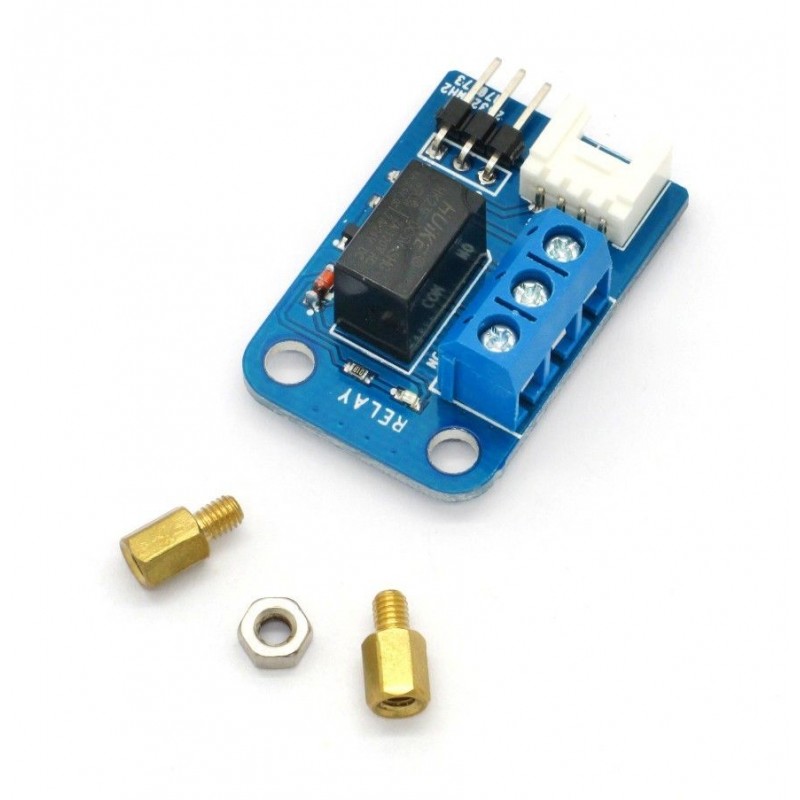

5V Relės modulis (EB)

5V Relės modulis (EB)

5V Relės modulis (EB)

5V relės modulio paskirtis - aukštos įtampos įrenginių (lempų, elektros variklių ir k.t.) valdymas. Modulis jungiamas prie mikrovaldiklio I/O prievado, mikrovaldikliui padavus aukšto lygio signalą modulyje esanti elektro relė pereis į sujungtą būseną (įjungs įrenginį), kai paduodamas žemo lygio signalas elektro relė bus atjungtoje būsenoje (įrenginys bus atjungtas).

15 prekės sandelyje

Kaina:

2,50 €

Į krepšelį

Tinklapyje visos kainos nurodytos su 21% PVM.

Už šią prekę premijos taškai neskiriami.

Apie prekę

5V relės modulio paskirtis - aukštos įtampos įrenginių (lempų, elektros variklių ir k.t.) valdymas. Modulis jungiamas prie mikrovaldiklio I/O prievado, mikrovaldikliui padavus aukšto lygio signalą modulyje esanti elektros relė pereis į sujungtą būseną (įjungs įrenginį, kontaktų kaladės kontaktai COM ir NO bus sujungti, COM ir NC atjungti), kai paduodamas žemo lygio signalas elektros relė bus atjungtoje būsenoje (įrenginys bus atjungtas, kontaktų kaladės kontaktai COM ir NO bus atjungti, kontaktai COM ir NC bus sujungti).

5V relės modulio ypatybės

  1. Lengva naudoti, nereikalingi papildomi elementai (Plug & Play). Dviejų tipų sąsajos: 2.54 mm (3 kontaktų) ir Grove tipo (4 kontaktų) sąsajos, leidžia modulį prijungti prie daugelio valdiklių ar praplėtimo plokščių be papildomų perėjimų, specifinių laidų.
  2. M4 dydžio skylės modulio tvirtinimui, suderinamos su kitais "Itead Studio Electronic Brick" moduliais, LEGO ir Makeblock modeliais.
  3. Šviesos diodas parodantis relės būseną
  4. Apsauginė grandinė relės apsaugai nuo sudegimo atjungimo metu, izoliuojanti grandinė apsauganti mikrovaldiklio I/O uostą nuo pažeidimų.
  5. Maksimali įjungimo srovė: 2A

 Elektro Relė - Electronic Bric

Demonstracinė Arduino programa

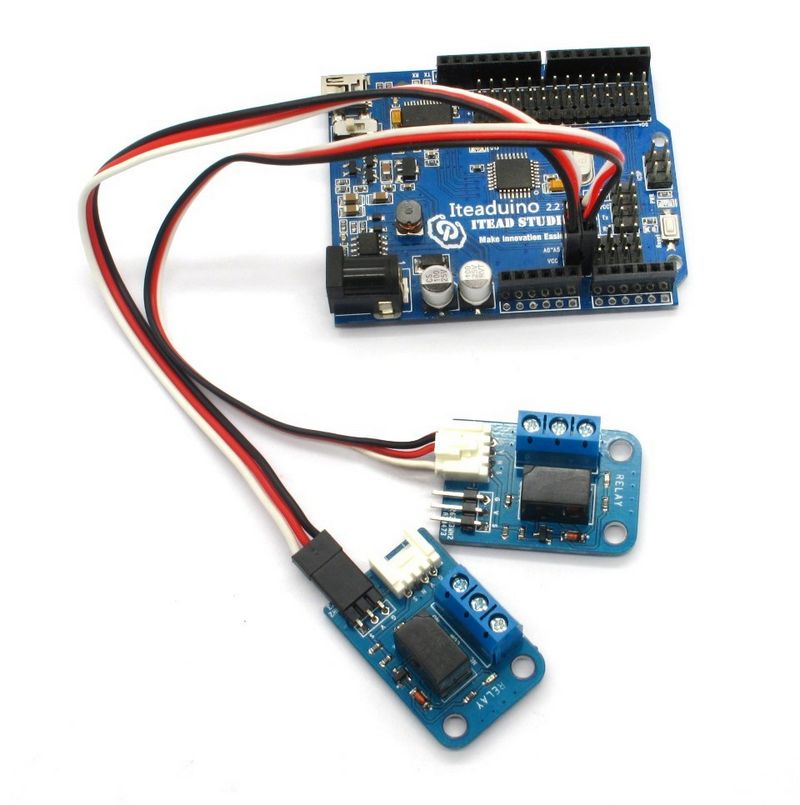

Prie 5V elektro relės modulio kontaktų COM ir NO prijunkite valdomo įrenginio vieną kontaktą (į grandinę modulį įjunkite tarsi jungiklį). Modulį prijunkite prie Arduino mikrovaldiklio prievado D2. Žemiau pateikta programa įjungs įrenginį, palauks vieną sekundę, tuomet išjungs įrenginį, palauks vieną sekundę ir ciklą kartos iš naujo.

int relay = 2;
void setup() {
  // Sukonfiguruojamas D2 kontaktas kaip išėjimas
  pinMode(relay, OUTPUT);
}

void loop() {
  digitalWrite(relay, HIGH);   // Įjungiama elektro relė
  delay(1000);               // palaukiama viena sekundė
  digitalWrite(relay, LOW);    // Išjungiama eletro relė
  delay(1000);               // palaukiama viena sekundė
}

Charakteristika

  • Ilgis (mm) - 36mm
  • Plotis (mm) - 24mm
  • Jungtys - 2.54 mm 3 kont. / Grove jungtys
  • Duomenų perdavimo būdas - Skaitmeninis
